สำรวจวัดความต้านทานไฟฟ้า

การสำรวจวัดความต้านทานไฟฟ้าจำเพาะ (Resistivity survey)

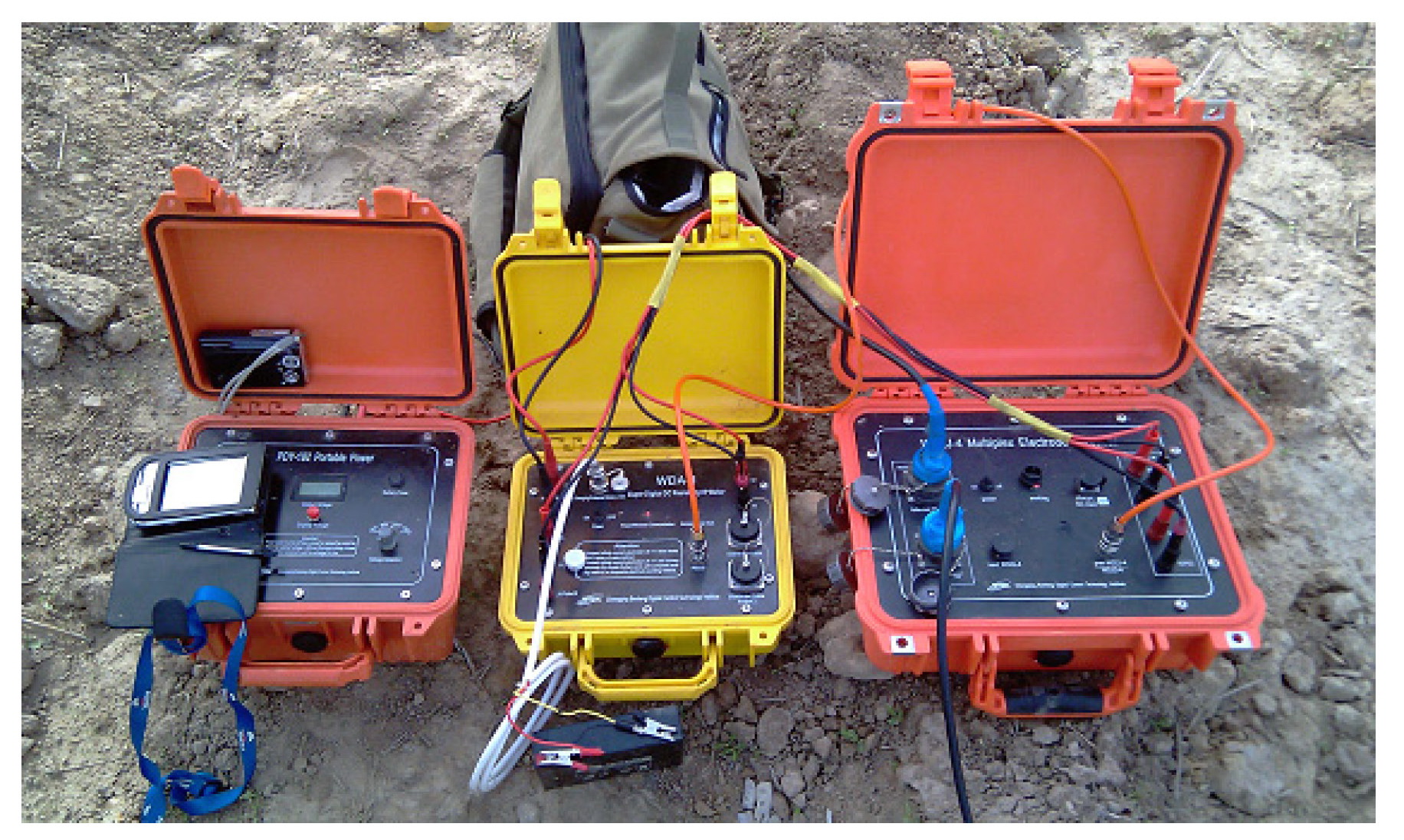

การสำรวจวัดค่าสภาพต้านทานไฟฟ้า โดยการปล่อยกระแสไฟฟ้าลงไปในดินผ่านทางขั้วไฟฟ้า 2 ขั้ว และวัดศักย์ไฟฟ้าบนผิวดิน ศักย์ไฟฟ้าที่เกิดขึ้นมีการกระจายตัวสัมพันธ์กับสภาพต้านทานไฟฟ้าใต้ผิวดิน การสำรวจวัดค่าสภาพความต้านทานของชั้นดินหรือหิน เพื่อแยกความแตกต่างของสภาพทางธรณีวิทยา ลักษณะโครงสร้างทางธรณีวิทยา การเรียงตัวของชั้นดิน/หิน ความหนาของชั้นหินดาน (bed rock) ของบริเวณที่รอยเลื่อนผ่านได้

การสำรวจวัดค่าสภาพต้านทานไฟฟ้าอาศัยการส่งผ่านกระแสไฟฟ้าลงสู่ใต้ผิวดินเพื่อหาความแตกต่างของค่าสภาพต้านทานไฟฟ้าในดิน หินหรือแร่ โดยค่าสภาพต้านทานไฟฟ้าของสสารเป็นความต้านทานระหว่างผิวด้านตรงข้ามของแท่งลูกบาศก์ของสสาร

การสำรวจวัดค่าสภาพต้านทานไฟฟ้าเชิง 2 มิติ

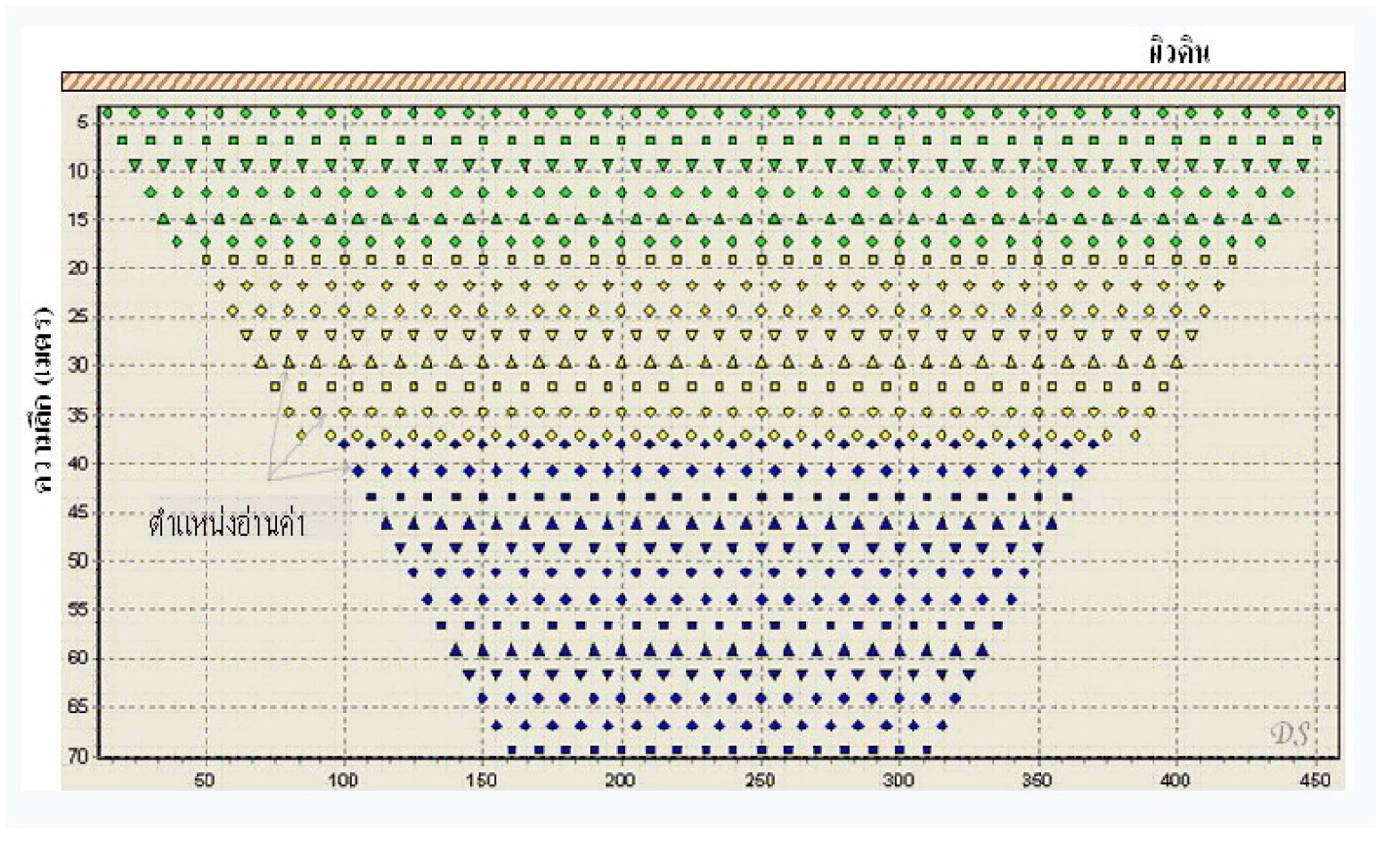

กำหนดวิธีการวางระบบขั้วไฟฟ้าเป็นแบบไดโพล-ไดโพล ทำการออกแบบด้วยโปรแกรมคอมพิวเตอร์ (ElectreII) ทำการวัดค่าแบบหลายขั้วด้วยโปรแกรมแบบอัตโนมัติและค่าสภาพต้านทานไฟฟ้าปรากฏ และระยะห่างระหว่างขั้วไฟฟ้า 10 เมตร มีตำแหน่งการอ่านข้อมูลใต้ผิวดิน
